浅谈日本进口NISSEI双端面磨床型号与结构

发布日期：2020-12-09 13:42 来源：未知点击：

国外进口双端面磨床的需求在国内日益增长的背后，凸显出国内双端面磨床与国外进口双端面磨床的差距，与大家聊一聊日本进口NISSEI双端面磨床型号与结构，日本NISSEI双端面磨床在型号纷繁、结构多种多样，给客户选择的空间较大。
与大多数厂家的双端面磨床型号相同，NISSEI双端面磨床结构主要分为立式结构双端面磨床与卧式结构双端面磨床；根据结构的不同NISSEI双端面磨床型号分为V系列双端面磨床与P系列双端面磨床；根据砂轮尺寸的不同V系列和H系列又分为：V-3、P-3、V-4、P-4....等等；这两大系列的双端面磨床的送料方式不同分为：V-3C、V-3P、V-3TH等。

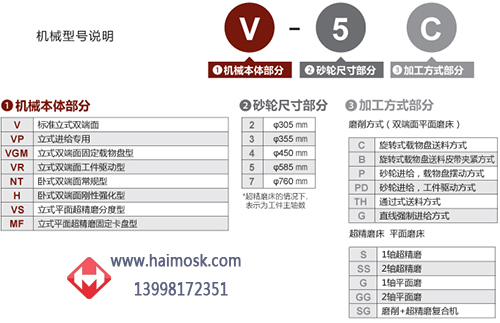

日本NISSEI双端面磨床型号由三部分组成，机械结构形式代号+砂轮尺寸代号+送料方式代号。
日本日清双端面磨床结构分为从广义上分为立式和卧式，从狭义上分为8种结构：
1.V系列(标准立式双端面磨床结构):
这种结构是日清双端面磨床标准立式结构，上下主轴相对，并且垂直于地面。工件无需驱动，通过工件无外力驱动自由旋转。这种磨削方式可以加工大部分通用工件。

2.VP系列（专用立式进给专用结构）
这种结构也是立式结构，但是VP系列双端面磨床与V系列双端面磨床的不同是上下砂轮可以根据需求进行进给。并且砂轮通过驱动电机进行驱动自转。

3.VGM系列（立式双端面磨床固定给送料盘）

4.VR系列（立式双端面磨床工件驱动型）

5.NT系列（卧式双端面磨床标准型结构）

6.H系列（卧式双端面磨床刚性强化型）

7.VS系列（立式超精平面磨床分度型）

8.MF系列（立式超精平面磨床固定卡盘型）

日清NISSEI双端面磨床砂轮直径：
目前日清双端面磨床砂轮直径一般为305mm、355mm、450mm、585mm、760mm这五个常规型号。
日清双端面磨床送料方式：
1.C：旋转贯穿式载料盘送料方式；
2.B：旋转送料皮带夹紧送料方式；
3.P：砂轮进给，送料盘摆动送料方式；
4.PD：砂轮进行，工件驱动自转送料方式；
5.TH：通过式送料方式；
6.D：直线强制进给方式；
7.S、SS、G、GG、SF均为单端面磨床送料方式，单轴与双轴数量不同而已。
以上为日本日清 NISSEI双端面磨床型号及结构解析，虽然结构及送料方式种类多种多样，但是只是具体有细小的差别。大家可以根据自己加工工件的需求进行选择双端面磨床。
