一种直通式的旋转贯穿双端面磨床上料方式

发布日期：2017-01-03 13:11 来源：未知点击：

在旋转贯穿双端面磨床上料方式中一般都采用一个空位放置一个待磨削工件，针对磨削工件尺寸相对较大的工件来说这中送料方式应用非常普遍。但是如果针双端面磨削的工件尺寸较小的工件来说无论的上料的速度还是磨削的效率都很低，所以尺寸较小的工件不适合这种一个空位一个工件的磨削。
今天向大家介绍一种直通式旋转贯穿式磨削方式，同样采用圆形在料盘进行上料，但是在上料盘孔位中采用的是连通式导向的孔位，在这种孔位中可以输送多个工件进行直通式贯穿式磨削方式。这种直通式上料，贯穿式磨削方式可以大大缩短小工件的磨削时间和上料时间。提高了双端面磨削的效率。

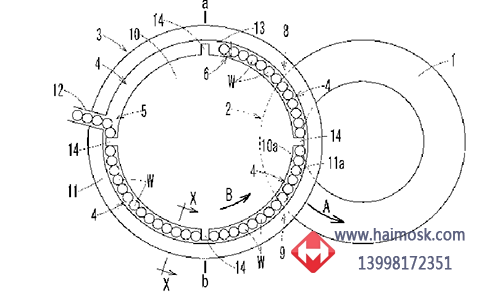

1 磨削砂轮；2 磨削部；3 载体；4 孔；5 投入部；6 排出部；10 载体圆板；11 导轨；14 爪部；W 工件
了解更多立式双端面磨床简易上料方式>>

在圆形载料盘载体3的外表面有多个孔位，在投料口多个工件在孔位中没有空隙的连续排列。并且在箭头8方向推入个工件。通过一对砂轮进行磨削后，在孔位4中排出磨削后的工件。
双端面磨床的砂轮旋转方向是箭头A 指向的方向，砂轮沿着砂轮的轴心旋转。双端面磨床的圆形在料盘沿着载料盘的轴心向B方向旋转，同时输送工件W。工件在磨削区域2部分进行双端面磨削。
