空调电磁离合器盘双端面磨床

空调电磁离合器盘在汽车空调离合器中起到非常重要的作用，在加工汽车空调离合器的过程中，沈阳海默采用立式双端面磨床磨削加工，应用CBN砂轮端面磨削技术，才精度控制及自动化程度上相比卧轴双端面磨床更加具有优势，在目前的卧轴双端面磨床磨削过程中一般应用普通砂轮，很难保证空调电磁离合器盘的加工精度。并且在上料的过程中存在磕碰划伤等问题。

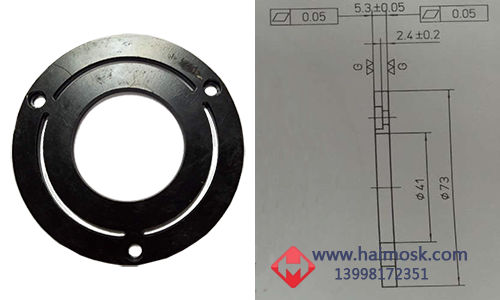

空调电磁离合器盘工件及图纸
空调离合器盘工件及图纸

工件要求：工件外径：73mm，厚度：5.3mm，内孔：41mm，尺寸精度：±0.05mm，平面度：0.05mm

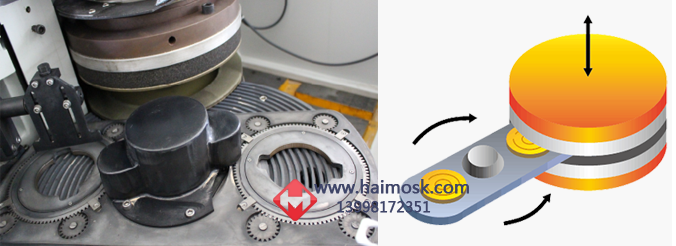

空调电磁离合器盘双端面磨床磨削原理
空调离合器盘双端面磨削原理

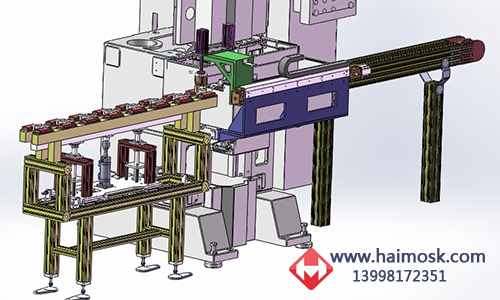

空调电器离合器盘采用立轴双工位摆臂式磨削原理加工，匹配特殊配方CBN砂轮，在磨削的过程中双端面磨床自动修整，上主轴砂轮自动进给补偿，在磨削的过程中，双工位一个上料，一个下料，实现24小时生产。这种单件生产双端面磨削方式非常适合自动化连线生产，这种自动上下料的方式有上料传动带、直线式机械手及下料传送带组成。了解更多立式双端面磨床自动上下料输送装置>>
