汽车真空泵叶片双端面磨床案例

汽车真空泵叶片双端面磨床案例

 沈阳海默数控双端面磨床结合CBN砂轮加工了塑料材质的真空泵叶片的端面。此种塑料真空泵应用成上升趋势，正在逐渐取代原有的金属叶片。近几年来随着注塑工艺的发展，目前真空泵的材质也由金属材质逐渐改变为塑料材质，真空泵的叶片是用热固塑料制成，它是用一种魔力纤维增强的苯酚（酚醛清漆）模塑材料或者具有可对比性的材料注塑压制而成。由于这种材料有很高的机械性和动力性承载能力和耐油性高。这种塑料材质能在-40℃到150℃持续保持稳定。这种材料的收缩性对真空泵的寿命影响很小。所以这种塑料材质的真空泵叶片近几年来正在逐步取代金属叶片。但是这种塑料材质由于其材质的特殊性，在加工的过程中并非容易达到。

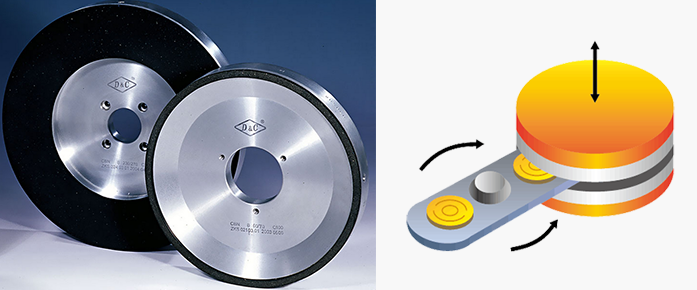

汽车真空泵叶片双端面磨床磨削原理及CBN砂轮


了解更多摆臂式双端面磨床内容>>

本次双端磨削采用HMP-108W双端面磨床磨削；

本次磨削采用CBN砂轮采用SD103砂轮（特殊配方砂轮）

汽车真空泵叶片双端面磨削图纸要求

工件长68mm，宽32mm，表面粗糙度RZ10，平面度要求0.03mm；加工余量0.4-0.6,mm双边；高：9.8mm，尺寸公差±0.015mm；工件材质：塑料+40%玻璃纤维

汽车真空泵叶片双端面磨床磨削现场情况


了解更多汽车塑料叶片双端面磨床案例>>

 汽车真空泵叶片双端面磨床磨削既要磨削叶片的两个大面，又要磨削长度放量的两个窄面，本次磨削对以上4个平面进行磨削。由于工件磨削面积较小，并且为了满足提交效率的要求，本次磨削大面时一次磨削两个工件，磨削窄面时一次磨削5个工件。

磨削节拍情况：此次试磨针对提高机床的加工节拍，A/B面一次装夹2个，加工节拍24.1秒；C/D面一次装夹5个，加工节拍54.7秒。

汽车真空泵叶片双端面磨床磨削精度数据

汽车真空泵叶片双端面磨床磨削结论：

   本次真空泵叶片双端面磨削8件，试磨工件加工精度及机床加工节拍均在客户要求范围内，日后批量生产还有优化的空间。
